Avec l’introduction de la DDR5, la diversité des nouvelles technologies RAM évolue également – en particulier pour les systèmes haut de gamme. En plus des modules RAM DDR5 UDIMM et SODIMM connus pour les systèmes grand public, de nouvelles technologies de mémoire comme les CUDIMM et CSODIMM prennent de plus en plus d’importance. Mais en quoi ces nouveaux types de RAM diffèrent-ils des UDIMM et SODIMM classiques ? Et pour quels systèmes haute performance valent-ils vraiment la peine ?
Dans cet article de blog, nous expliquons les différences, les avantages et les domaines d’application de ces nouveaux standards de mémoire – et nous vous aidons à trouver la solution adaptée à votre système.
Voici les sujets abordés dans notre article de blog :
- Qu’est-ce que les CUDIMM et CSODIMM – simple et compréhensible
- Les principales différences avec les mémoires DDR5 classiques
- Avantages pour les systèmes haut de gamme : stations de travail & PC gaming
- Guide d’achat : À quoi faut-il faire attention lors d’une mise à niveau RAM ?
- FAQ : Définitions des termes
Qu’est-ce qu’un CUDIMM ou un CSODIMM ?
Les termes CUDIMM (Clocked Unbuffered DIMM) et CSODIMM (Clocked Small Outline DIMM) désignent de nouveaux types de modules de RAM DDR5 utilisés principalement dans des systèmes haut de gamme. Ils sont basés sur les modules UDIMM (pour PC de bureau) et SODIMM (pour ordinateurs portables), mais diffèrent sur un point essentiel : la distribution interne du signal d’horloge.
Alors que les modules de RAM classiques reçoivent le signal d’horloge directement du CPU, les CUDIMM et CSODIMM intègrent un tampon d’horloge qui améliore la qualité du signal – en particulier à haute fréquence ou sur des lignes de signal longues.
En résumé :
- CUDIMM : distribution d’horloge optimisée pour les performances maximales sur PC de bureau ou station de travail.
- CSODIMM : format compact avec amplification d’horloge intégrée – idéal pour stations mobiles, mini-PC ou systèmes à espace réduit.
Ce qui les rend particuliers :
- Signaux d’horloge plus précis grâce à une meilleure distribution du signal
- Plus grande stabilité à des fréquences d’horloge élevées
- Idéal pour les applications exigeantes comme le rendu 3D ou les calculs d’intelligence artificielle
La différence décisive par rapport aux modules RAM classiques réside dans le traitement intelligent du signal, qui garantit une stabilité maximale et des performances optimales, surtout à des fréquences DDR5 élevées.Attention – ne pas confondre avec XMP ou EXPO RAM !
CUDIMM et CSODIMM sont des modules DDR5 spéciaux avec une distribution améliorée du signal d’horloge (technologie Clocked). Ils ne disposent pas de profils d’overclocking définis par le fabricant comme XMP (Extreme Memory Profile) d’Intel ou EXPO/DOCP chez AMD.
Alors que XMP/EXPO permettent d’overclocker la RAM au-delà des normes JEDEC via les réglages du BIOS, les CUDIMM/CSODIMM fonctionnent dans le cadre des spécifications officielles et assurent une distribution de signal plus stable et fiable grâce aux puces intégrées Clock Driver (CKD).
Les principales différences par rapport aux modules DDR5 RAM classiques
Que signifie „Clocked“ pour les CUDIMM et CSODIMM ?
Les modules de RAM « Clocked » tels que CUDIMM et CSODIMM améliorent la distribution du signal d’horloge par rapport à la DDR5 classique – offrant plus de stabilité sous forte charge ou avec plusieurs modules.
Dans les modules UDIMM ou SODIMM standards, le signal d’horloge est transmis directement du processeur à toutes les puces mémoire. Plus la fréquence ou le nombre de modules augmente, plus le signal est sensible aux perturbations, interférences ou problèmes de synchronisation.
Architecture RAM « clocked » : avantages techniques des CUDIMM et CSODIMM
Amélioration de la qualité du signal / Reclocking
Le circuit de reclocking intégré élimine le jitter d’horloge et améliore la stabilité du signal. Un PLL (Phase-Locked Loop) très précis synchronise le signal d’entrée avec une précision allant jusqu’à ±50 picosecondes.
Adaptation d’impédance
Une adaptation dynamique de la charge compense les différentes charges capacitives entre les emplacements DIMM – notamment en cas de configuration asymétrique. La puissance du driver est ajustée spécifiquement pour chaque banque de mémoire afin de minimiser les réflexions et les distorsions du signal dues aux différences d’impédance.
Adaptation de topologie
Une adaptation dynamique de la charge compense les différentes charges capacitives entre les emplacements DIMM – notamment en cas de configuration asymétrique.
Cette architecture répond aux défis typiques des modules DDR5 classiques – en particulier pour des débits de données à partir de 5600 MT/s et plus. Surtout dans les topologies en chaîne (daisy-chain), utilisées sur de nombreuses cartes mères grand public, l’intégrité du signal se dégrade nettement lorsque tous les emplacements sont occupés. Les modules clocked permettent pour la première fois un fonctionnement stable avec quatre emplacements DIMM occupés. Une réduction automatique de la fréquence d’horloge est ainsi évitée.

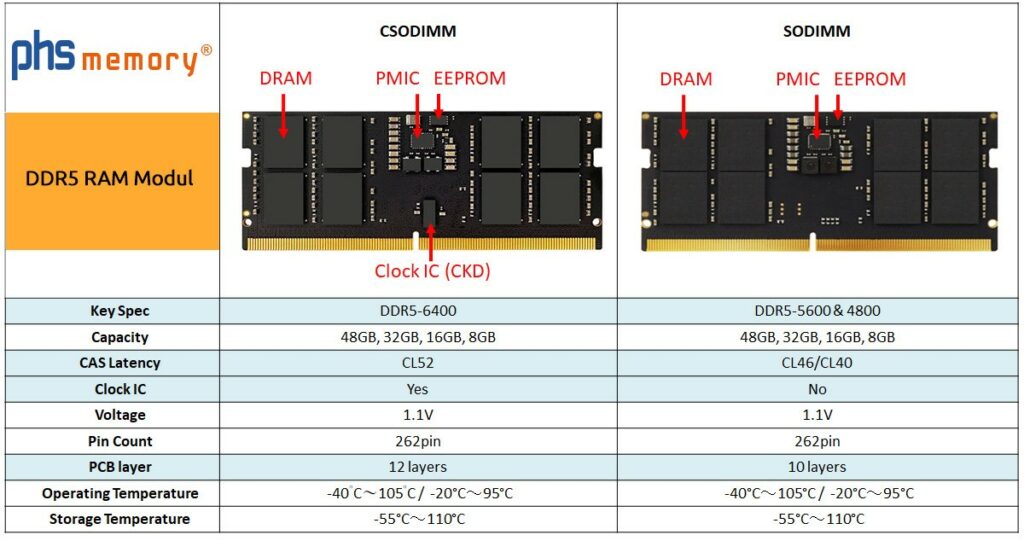

CUDIMM & CSODIMM vs. modules DDR5 traditionnels
| Caractéristique | DDR5 UDIMM / SODIMM | CUDIMM / CSODIMM |
| Tampon | Non tamponné | Non tamponné, mais avec circuit d’horloge intégré |
| Gestion de l’horloge | Distribution classique par la carte mère depuis le processeur | Distribution optimisée via puce d’horloge intégrée (CKD) |
| Compatibilité | Cartes mères standard | Nécessite une prise en charge explicite du CUDIMM/CSODIMM |
| Traitement du signal | Aucun | Reclocking + filtrage du jitter |
| Utilisation | PC grand public, portables | Stations de travail, serveurs d’entrée de gamme, PC gaming pro |
| Avantages | Abordable, très répandu | Meilleure stabilité du signal, meilleur contrôle des timings |
Les systèmes avec modules DDR5 à horloge améliorée s’adressent aux utilisateurs ayant besoin de plus de stabilité et de performance sans passer aux coûteux RDIMM ou plateformes serveur.
Exemples d’utilisation :
- Stations de travail pour CAD/CAM, simulation, montage vidéo 8K
- Mini-PC professionnels et PC industriels
- Serveurs compacts ou dispositifs OEM
- Systèmes de développement à fréquence mémoire élevée
Grâce à une meilleure gestion du signal d’horloge, il est possible d’utiliser plus de modules à plus haute fréquence en toute stabilité, sans avoir besoin de RDIMM – idéal pour les systèmes avec 4+ emplacements ou des vitesses >5600 MT/s.
Compatibilité : Tous les systèmes ne supportent pas le CUDIMM/CSODIMM
Les CUDIMM et CSODIMM ne sont pas universellement compatibles. Le fabricant de la carte mère doit explicitement prendre en charge ces modules – via le BIOS et le matériel. Sinon, le module risque de ne pas être détecté.
C’est pourquoi :
- Dans notre boutique, les modules « Clocked » sont clairement identifiés comme CUDIMM ou CSODIMM.
- Nos experts vérifient la compatibilité de la RAM avant l’envoi.
- Installé dans un système incompatible, le module « Clocked » fonctionnera comme un module standard.
- Si on mélange modules « Clocked » et modules classiques, la fonction Clocked est désactivée.
Actuellement, seuls les processeurs Intel Core Ultra 200 (Arrow Lake) avec chipset Z890 ou Q870 les prennent en charge. Aucune carte AMD compatible n’est encore connue mais devrait arriver bientôt.
Exemples de cartes compatibles CUDIMM :
| Fabricant | Modèle | Chipset | CPU pris en charge |
| ASRock | ASRock IMB-1249-WV | Q870 | Intel Core Ultra 200 |
| ASUS | ROG Maximus Z890 Hero | Z890 | Intel Core Ultra 200 |
| ASUS | ASUS Pro Q870M-C-CSM | Q870M | Intel Core Ultra 200 |
| Gigabyte | Z890 AORUS Master | Z890 | Intel Core Ultra 200 |
| Gigabyte | W880 AI TOP | W880 | Intel Core Ultra 200 |
| MSI | MPG Z890 Carbon WiFi | Z890 | Intel Core Ultra 200 |
Note : la compatibilité réelle dépend du couple CPU + carte mère + BIOS utilisé !
Notre équipe est à votre disposition pour toute aide à la compatibilité.
Explications des termes : FAQ
Qu’est-ce qu’un circuit de reclocking ?
Le circuit de reclocking (également appelé re-synchronisation du signal) est une fonctionnalité clé des modules modernes CUDIMM et CSODIMM. Il s’agit d’un circuit électronique avec une puce PLL intégrée (Phase-Locked Loop) qui traite le signal d’horloge reçu de la carte mère en le :
- re-synchronisant (les écarts de synchronisation sont corrigés),
- nettoyant le signal (le jitter est réduit),
- et renforçant (pour une distribution propre vers les puces mémoire).
Le circuit de reclocking garantit une distribution stable du signal d’horloge, en particulier à des débits élevés comme 5600 MT/s ou plus – ce qui représente un avantage décisif par rapport aux modules UDIMM/SODIMM classiques sans amplification d’horloge.
Qu'est-ce que la gigue d'horloge ?
Le jitter d’horloge désigne de petites fluctuations temporelles indésirables dans le signal d’horloge d’un processeur ou d’un module mémoire. Le passage entre les états logiques (par ex. de 0 à 1) ne se produit pas exactement au moment prévu, mais légèrement décalé — parfois plus tôt, parfois plus tard.
Causes du jitter d’horloge :
- Bruit électrique dans l’alimentation
- Diaphonie (crosstalk) entre lignes de signal adjacentes
- Interférences dues à des composants proches
- Réflexions de signal sur de longues pistes conductrices
- Variations thermiques
Les technologies mémoire modernes comme CUDIMM/CSODIMM utilisent des techniques actives de réduction du jitter pour minimiser ces problèmes.
Qu’est-ce que la puissance de pilotage ?
La puissance de pilotage désigne en électronique la capacité d’une sortie (par exemple d’une puce, d’un contrôleur ou d’un pilote d’horloge) à transmettre un signal électrique avec une tension et un courant suffisants sur une ligne – sans perte de qualité.
Dans le contexte des modules RAM, cela concerne principalement les lignes de signal pour la transmission de l’horloge et des données. Plus il y a de puces mémoire ou de modules activés simultanément – par exemple avec des pistes longues ou plusieurs emplacements DIMM occupés – plus le signal de sortie doit être puissant.
Qu’est-ce qu’une topologie en chaîne de marguerite ?
La topologie en chaîne de marguerite (Daisy-Chain) est une méthode de câblage sur les cartes mères où plusieurs emplacements RAM (DIMM) sont connectés successivement à un signal d’horloge commun – donc en série.
Le signal d’horloge circule par exemple de l’emplacement 1 → emplacement 2 → emplacement 3 → emplacement 4.
Chaque emplacement influence le signal pour le suivant. Plus l’emplacement est éloigné, plus la qualité du signal se dégrade.
Cette topologie a un impact direct sur la qualité et la stabilité du signal en cas de forte charge RAM, en particulier avec les modules DDR5. C’est pourquoi les CUDIMM/CSODIMM possèdent un circuit intégré de clock-buffering, qui renforce, stabilise et redistribue le signal d’horloge. Cet avantage aide à compenser les faiblesses du câblage en série dans les designs en chaîne de marguerite et à éviter les pertes de signal.
