Guide d'installation pour modules de mémoire SO-DIMM

Ce guide d’installation pour les modules de mémoire SO-DIMM illustre l’installation correcte du module de mémoire acheté. Veuillez suivre nos notes et conseils, et vous pourrez mettre à niveau votre appareil en toute sécurité en quelques minutes.

Important ! - Avant d'installer le module de mémoire, veuillez noter ce qui suit

Éteignez l’ordinateur
Débranchez l’alimentation (si connectée)
Si disponible, retirez la batterie de l’appareil – voir le manuel d’utilisation de l’appareil
Protégez le module de mémoire contre l’électricité statique :

a. Évitez absolument de toucher les contacts dorés du module de mémoire

b. Tenez le module de mémoire uniquement par les bords latéraux
Mettez-vous à la terre avant de toucher des composants électroniques
Ouvrir le boîtier de certains ordinateurs peut annuler la garantie

Mise à la terre correcte

Avant de toucher des composants électroniques, vous devez absolument vous mettre à la terre. Cela protège le composant contre des dommages irréparables dus aux décharges électrostatiques de votre corps. Nous recommandons donc l’utilisation d’un bracelet antistatique.

Si vous n’avez pas de bracelet, touchez simplement une partie métallique non peinte, par exemple un radiateur, un robinet ou un morceau de métal similaire relié à la terre avant de commencer l’installation. Après cela, essayez de commencer le processus d’installation sans créer beaucoup de friction avec vos vêtements, chaises ou le sol. Les fibres artificielles ou les films peuvent se charger particulièrement fortement et rapidement. Vous devez absolument éviter tout contact avec ceux-ci pendant l’installation.

Conseils

N’appliquez pas de force excessive
Installez uniquement des modules de mémoire compatibles
Lisez les notes dans le manuel de votre appareil avant de commencer l’installation du module de mémoire
Utilisez uniquement des outils adaptés pour ouvrir l’appareil
Prenez votre temps et travaillez soigneusement

Installation de la mémoire

Une fois que vous êtes mis à la terre, retirez le module de mémoire de l’emballage et tenez-le avec votre pouce et votre index sur les côtés longs du module de mémoire, en veillant à ne toucher aucun composant, en particulier les contacts dorés.

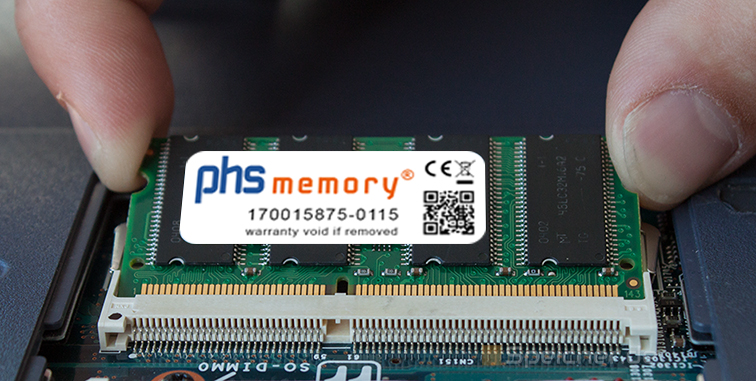

Insérez la mémoire à un angle d’environ 30°, avec les contacts dorés dirigés vers le slot de mémoire.

Pour éviter une insertion incorrecte, tous les modules de mémoire ont une encoche et le socket de mémoire a une clé.

IMPORTANT !

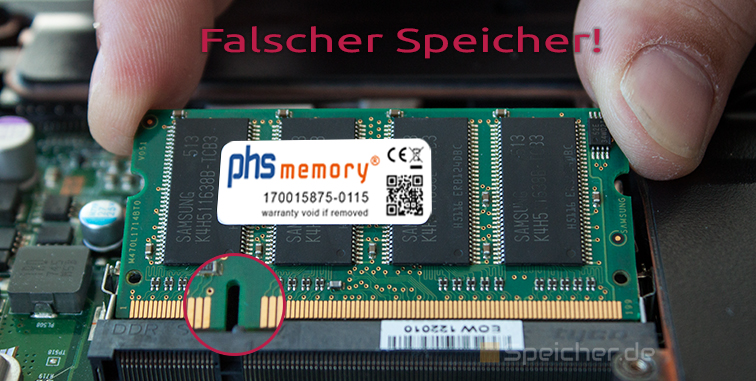

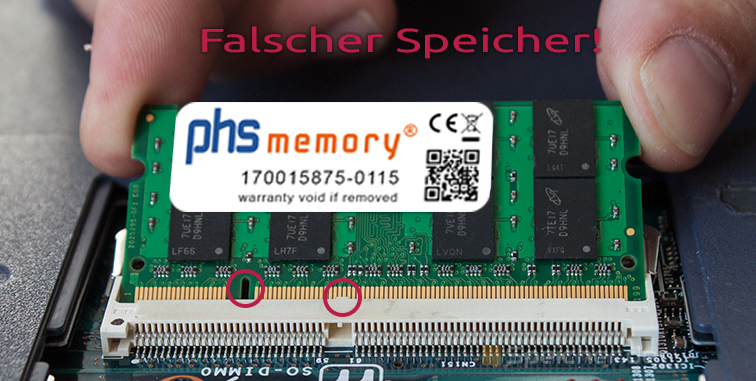

L’encoche de la mémoire doit s’adapter exactement à la clé du socket de mémoire. Si nécessaire, tournez le module de mémoire et essayez à nouveau. S’il n’y a pas de correspondance à 100%, vous avez le mauvais module de mémoire qui ne s’adapte pas à votre appareil.

Si vous avez reçu le mauvais module de mémoire, nous avons besoin des informations suivantes pour résoudre le problème :

Nom/ Fabricant de votre appareil
Désignation exacte du modèle
Numéro de série de l’appareil
Numéro de code-barres sur la mémoire livrée
Description détaillée du problème

Veuillez nous envoyer ces informations par e-mail, en indiquant votre numéro de client ou de facture, à info@speicher.de.

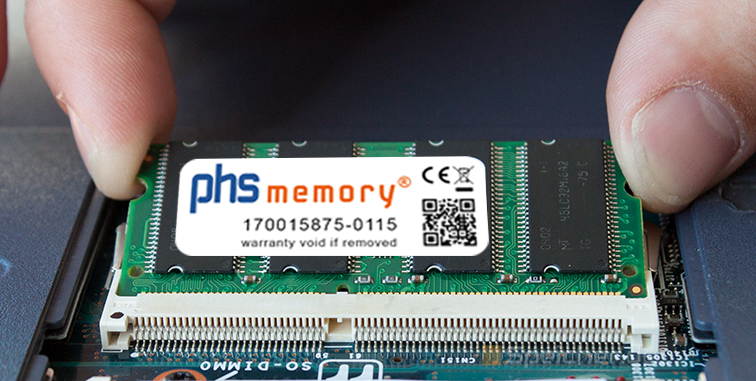

Maintenant, faites glisser le module de mémoire dans le socket de mémoire jusqu’à ce que les contacts dorés soient presque plus visibles.

Si le module de mémoire ne s’enfonce pas facilement dans le socket de mémoire, déplacez légèrement le module de mémoire vers le haut et vers le bas tout en le poussant.

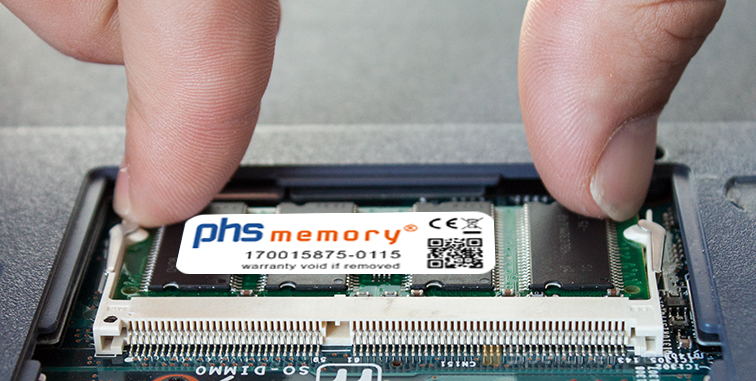

Maintenant, appuyez sur le module de mémoire vers le bas jusqu’à ce que vous entendiez un « clic » et que le module se verrouille en place avec les clips latéraux.

L’installation du module de mémoire est maintenant terminée. Vous pouvez maintenant refermer l’appareil.

Avertissement / Droits d'auteur

Le remplacement des composants d’ordinateur se fait à vos propres risques et ne doit être effectué que par des personnes ayant l’expérience appropriée. Nous ne sommes pas responsables des dommages matériels ou corporels pouvant survenir.

Ce guide est la propriété de PHS-electronic GmbH et ne peut être copié ou reproduit sans le consentement de PHS-electronic GmbH.
