Qu’est-ce que RDIMM, qu’est-ce que la mémoire ECC RDIMM

Dans les serveurs, d’autres technologies de mémoire sont utilisées par rapport aux systèmes PC afin de répondre aux exigences plus élevées en matière de stabilité et de capacité. La mémoire des serveurs est souvent de la mémoire RDIMM (Registered Dual Inline Memory Module), tandis que les PC utilisent généralement de la mémoire UDIMM (=unbuffered Dual Inline Memory Module).

Dans la mémoire DIMM non tamponnée (UDIMM), les 64 bits du bus mémoire et les lignes d’adressage de la mémoire sont envoyés directement de la Northbridge, qui se trouve généralement dans le CPU, en parallèle à la mémoire.

Bien que la mémoire RDIMM et la mémoire UDIMM utilisent les mêmes emplacements mémoire et aient le même brochage, elles ne peuvent pas être utilisées simultanément, car ces deux technologies s’excluent mutuellement.

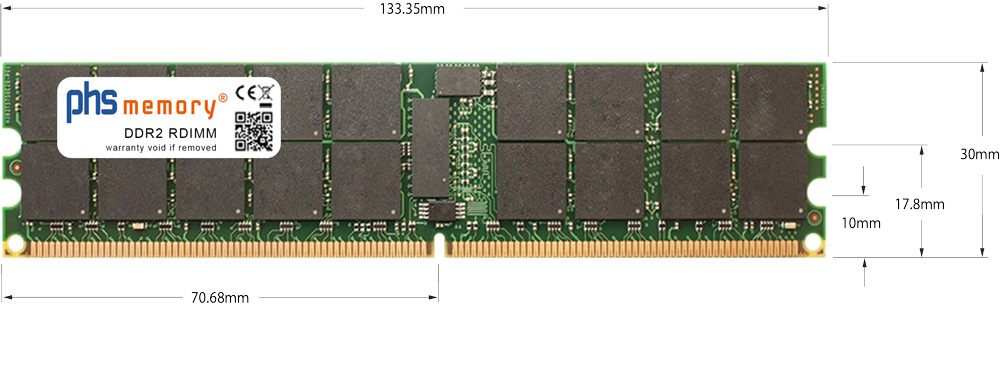

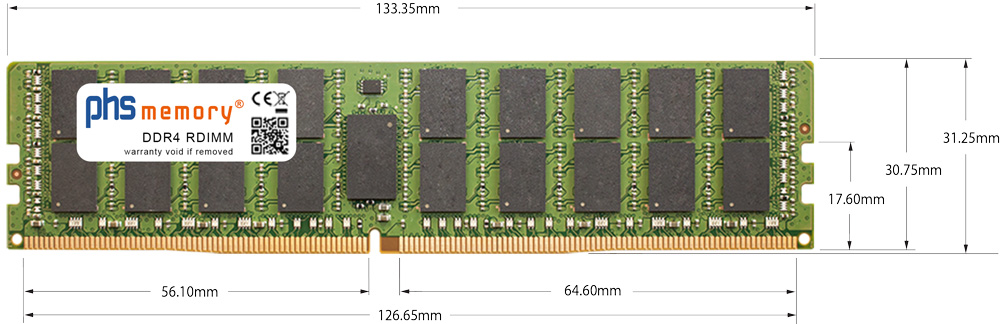

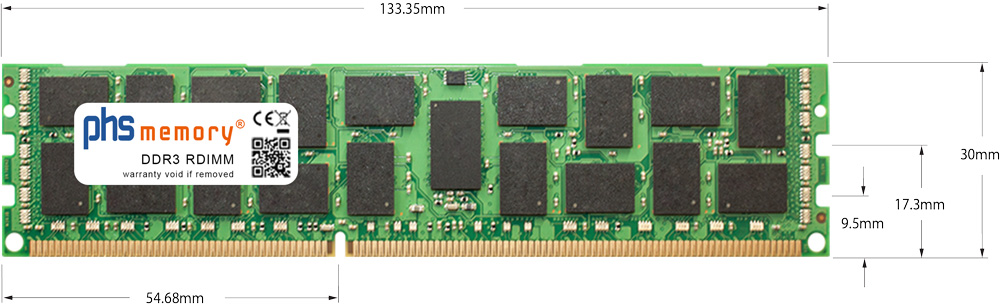

Dans la mémoire DIMM enregistrée (RDIMM), le registre prend en charge les lignes d’adresses. Les 72 bits (8 bits de plus grâce à la fonctionnalité ECC de la mémoire RDIMM par rapport à la UDIMM non-ECC conventionnelle à 64 bits) du bus mémoire sont toujours envoyés en parallèle de la Northbridge à la mémoire.

La mémoire RDIMM garantit également qu’avec de grandes capacités de mémoire, le dernier bit est alimenté avec un signal stable via le bus mémoire. Des PLL ICs spéciaux sur la mémoire serveur sont responsables de cela et agissent comme des « amplificateurs » sur le module de mémoire.

Pour des raisons de sécurité, les RDIMM sont presque toujours équipées d’une fonctionnalité ECC (=Error Correction Code). Grâce aux bits de contrôle d’une mémoire ECC DIMM, les erreurs DataBit peuvent être détectées et corrigées en fonctionnement sans provoquer de crash ou de perte de données. La fonctionnalité ECC n’est pas directement liée à la technologie RDIMM, mais elle est toujours utilisée dans la mémoire RDIMM pour garantir la sécurité de la mémoire dans le serveur.
