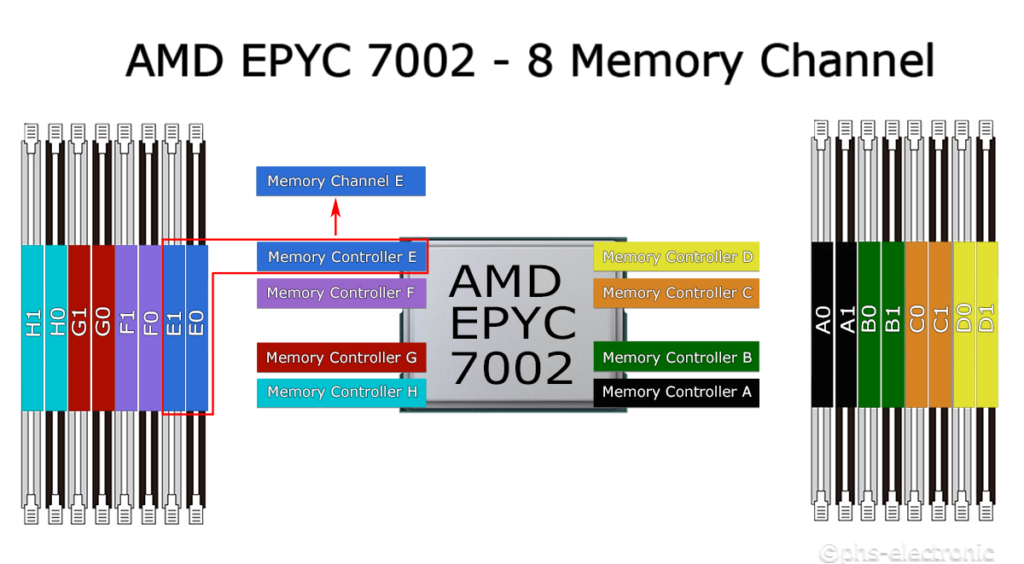

Dans les systèmes serveurs avec des processeurs AMD EPYC 7002, l’accès à la mémoire par CPU est divisé en 8 canaux de mémoire (A B C D E F G H).
Chaque canal mémoire peut être équipé d’un ou de deux emplacements DIMM, permettant à un processeur EPYC 7002 d’adresser directement jusqu’à 16 modules de mémoire.
La disposition de la mémoire sur la carte mère a un impact significatif sur les performances globales du système.
Nous avons divisé les quatre « niveaux de performance » possibles du taux de transfert résultant sur le bus mémoire (entre la RAM et le processeur) comme suit, avec des codes couleur et des marques dans le tableau des exemples de configuration RAM.
| Meilleure performance (100%) | Chaque canal de mémoire est équipé de 1 ou 2 modules de mémoire de capacité et de vitesse identiques |
| Bonne performance (95%) | Chaque canal de mémoire est équipé de 1 ou 2 modules de mémoire avec des modules identiques par paires, mais tous les modules n’ont pas la même capacité |
| Performance modérée (50-55%) | La moitié des canaux de mémoire sont équipés de 1 module de mémoire. Que les capacités soient identiques ou différentes fait peu de différence |
| Mauvaise performance (25%) | Seulement 1 ou 2 emplacements sont utilisés, la plupart des emplacements DIMM sont vides |

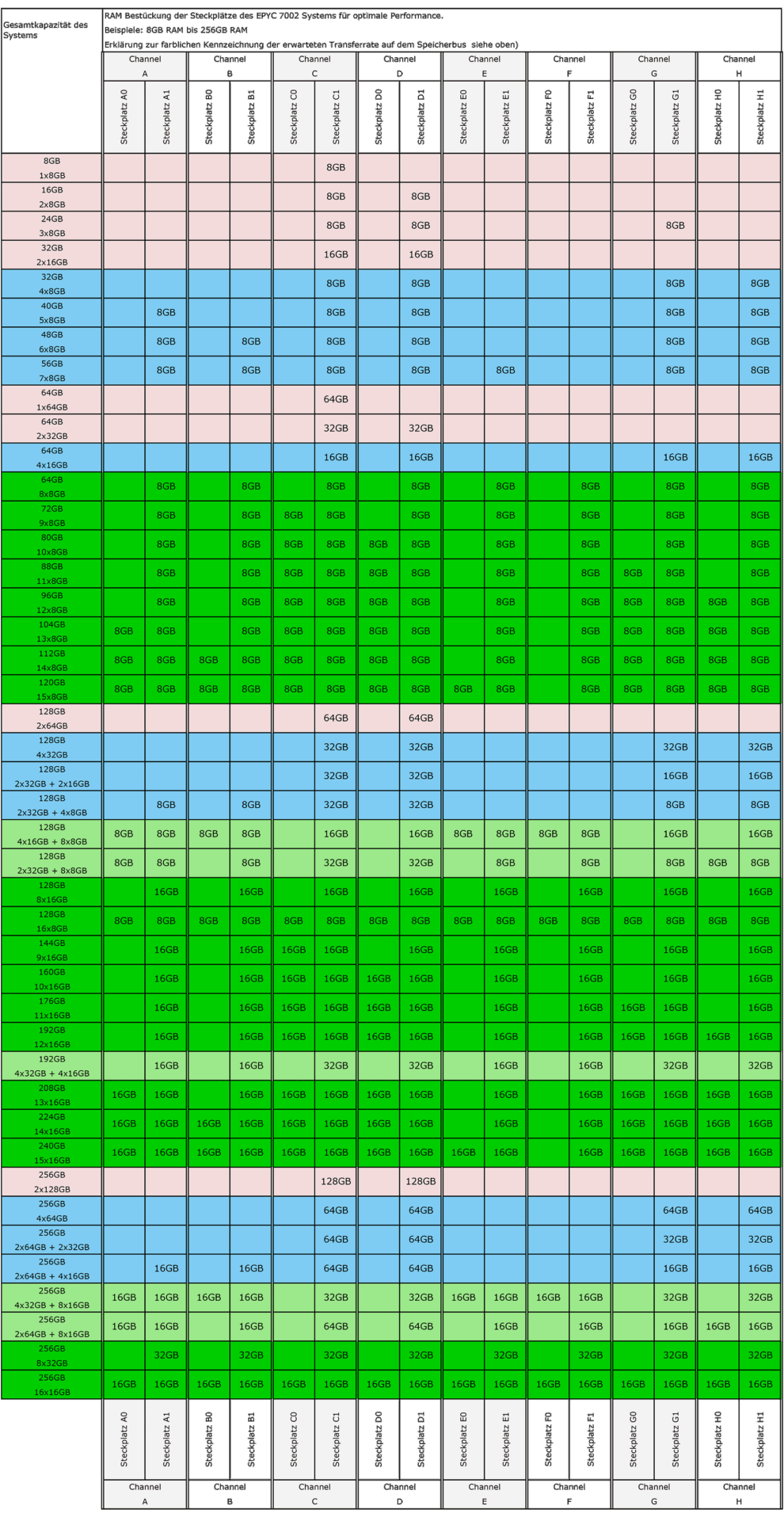

Exemples de configurations RAM pour un système basé sur EPYC 7002 :
En prenant comme exemple une carte mère avec 16 emplacements DIMM et un processeur EPYC 7002, nous avons répertorié les différentes options de configuration RAM jusqu’à 256 Go. Contactez-nous pour toute question concernant la configuration de la mémoire sur votre carte mère.
Nombre d’emplacements sur la carte : 16
Nombre de sockets CPU sur la carte : 1
Notre recommandation : équiper chaque canal mémoire
- Il est idéal de doter chaque canal mémoire par paire, mais tant que chaque canal a au moins un module, une configuration presque équilibrée offrira de bonnes performances.
- Il est avantageux d’équiper les canaux vides avant de remplir un second emplacement dans un canal déjà occupé.
- AMD recommande de remplir les 8 canaux.
| Exemple : | |
| 8 x 16 Go : | configuration idéale, taux de transfert du bus mémoire à 100 % |
| 4 x 8 Go + 4 x 32 Go : | configuration quasi idéale, taux de transfert du bus mémoire à 95 % |
Non recommandé : n’équiper que des canaux mémoire individuels
- 4 DIMMs sur 8 canaux : taux de transfert du bus mémoire d’environ 50-55 %
- 2 DIMMs sur 8 canaux : taux de transfert du bus mémoire d’environ 25-30 %

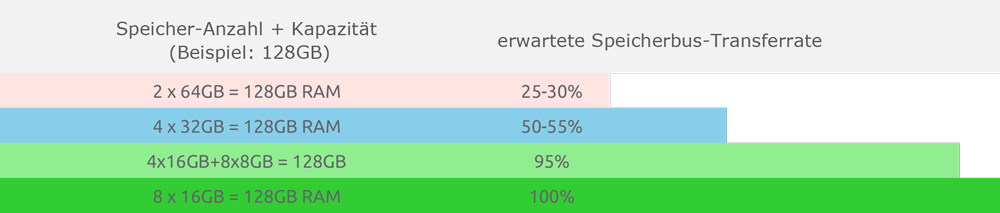

Exemple : Taux de transfert pour une capacité RAM identique avec un nombre variable de DIMMs sur une carte mère AMD EPYC 7002 avec 16 emplacements et un processeur.
Les combinaisons suivantes ne sont pas possibles :
- Mélanger des technologies de mémoire telles que RDIMM, LRDIMM, ou 3DS DIMM sur les emplacements mémoire du processeur n’est pas possible.
- Dans un canal avec deux emplacements DIMM, les mémoires basées sur x4 et x8 et les mémoires basées sur 8 Gbit et 16 Gbit ne peuvent pas être mélangées. La mémoire doit être techniquement identique à la mémoire existante.
| Exemple : | |
| Emplacement A0 : 16 Go 2Rx8 et Emplacement A1 : 16 Go 1Rx8 |
non possible |
| Emplacement A0 : 16 Go 2Rx8 et Emplacement A1 : 16 Go 2Rx4 |
non possible |
Contactez-nous si vous avez des doutes sur la compatibilité de la mémoire à ajouter.
Combinaisons possibles :
- Sur une carte mère avec deux processeurs EPYC 7002, chaque processeur peut être configuré différemment avec des modules RDIMM, LRDIMM, et 3DS DIMM.
- Pour chaque processeur, voir « Les combinaisons suivantes ne sont pas possibles ».
- Dans chaque processeur, les mémoires basées sur x4 et x8 et les mémoires basées sur 8 Gbit et 16 Gbit peuvent être mélangées dans chaque canal mémoire.
| Exemple : | |
| Emplacement A0 : 16 Go 2Rx8 et Emplacement B0 : 16 Go 1Rx8 |
possible |
| Emplacement A0 : 16 Go 2Rx8 et Emplacement B0 : 16 Go 2Rx4 |
possible |
Contactez-nous si vous avez des doutes sur la compatibilité de la mémoire à ajouter.
Interleaving de RAM pour EPYC 7002 :
- Pour activer l’interleaving, des modules de mémoire de même capacité et avec le même nombre de rangs doivent être utilisés.
- Interleaving à deux voies : chaque premier emplacement DIMM des canaux de mémoire C+D est équipé de RAM identiques.
- Interleaving à quatre voies : chaque premier emplacement DIMM des canaux de mémoire A+B et C+D est équipé de RAM identiques.
- Interleaving à huit voies : chaque premier emplacement DIMM des canaux de mémoire A+B+C+D+E+F+G+H est équipé de RAM identiques.
Interleaving de RAM : Avec l’interleaving, les blocs de données sont répartis entre plusieurs modules lors du transfert entre le processeur et la RAM, permettant à chaque module d’avoir plus de temps pour traiter les données, ce qui améliore la performance globale du système.
Conclusion :
Chaque option de configuration présente des avantages et des inconvénients. Lors de la configuration des emplacements de mémoire, la décision consiste à accepter une certaine perte de performance ou à opter pour des performances maximales.
Si vous ne configurez pas chaque canal mémoire :
- les coûts peuvent être plus faibles au départ
- de nombreux emplacements libres permettent des mises à niveau potentielles ultérieures
- la consommation électrique sera légèrement réduite.
Si vous configurez immédiatement chaque canal mémoire :
- vous atteindrez le taux de transfert maximal du bus mémoire immédiatement
- le système complet pourra être utilisé de manière optimale immédiatement.
